HiCOS Plus

Bedienung, Visualisierung und Überwachung von mobilen und stationären Prüfsystemen

HiCOS Plus steuert, visualisiert und überwacht das HV-Prüfsystem. Die Prüfungen können manuell oder über automatische Prüfabläufe durchgeführt werden.



Wesentliche Merkmale sind die Online-Zugriffsmöglichkeit und die aktive Unterstützung von vorbeugender Wartung und optimierten Serviceeinsätzen.

Ihre Vorteile auf einen Blick

  1. Einheitliche und intuitive Bedienphilosophie

  2. Online-Zugriffsmöglichkeit

  3. Offene Schnittstellen zur Systemintegration

  4. Verringerung der Ausfallkosten

  5. Verringerung der Ausfallwahrscheinlichkeit

  6. Einfaches Upgrade älterer Prüfsysteme

  7. SIL 3 Standard für sicheren Betrieb

Alle anzeigen

Produktinformationen

Sprache wählen

Für die Anzeige passender Downloads treffen Sie bitte eine Auswahl
Downloads

Sprache wählen

Für die Anzeige passender Downloads treffen Sie bitte eine Auswahl

Wesentliche Merkmale

  1. Einfache und intuitive Bedienung

  2. Web-Zugang zum lokalen Testmanagement

  3. Vorbeugende Wartung und optimierter Service

Alle anzeigen

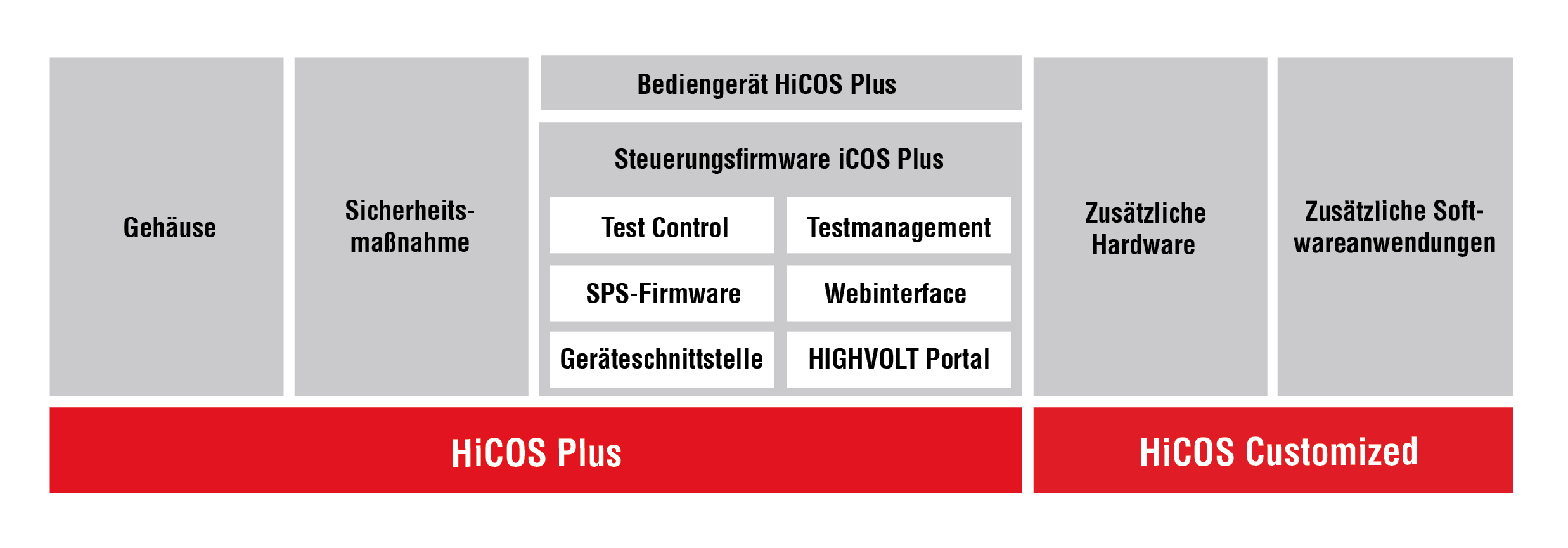

HiCOS-Module

Gehäuse

Die Gehäuse enthalten die Komponenten der HiCOS-Module und die Messgeräte. Die Operatorracks und Operatorboards sind so modifiziert, dass eine hohe elektromagnetische Abschirmung und der zuverlässige Betrieb der Steuer- und Messgeräte gewährleistet ist. Die Gehäuse bestehen aus Aluminiumprofilen und Stahlwänden. Die Verbindung zwischen Wänden und Profilen ist gegen EMV-Einflüsse geschützt.

Das Operatorrack ist für die Steuer- und Messgeräte vorgesehen. Seine feststellbaren Rollen ermöglichen einen einfachen Transport innerhalb des Prüffeldes.

Operatorracks OR

Das Operatorboard ist für die Steuer- und Messgeräte vorgesehen. Die Tischplatte ist aus einem Sandwichmaterial gefertigt.

Operatorboards

Sicherheitsmaßnahmen

Sicherheitsmaßnahmen gewährleisten die Sicherheit und Gesundheit des Bedienpersonals bei der Arbeit. Die Steuerung jedes HIGHVOLT-Prüfsystems beinhaltet die Sicherheitsfunktionen Not-AUS und eine Sicherheitsschleife, die die Anforderungen der Norm IEC 62061 erfüllen (z.B. die redundante Sicherheitsschleife). Es besteht die Möglichkeit, externe Notausschalter und Türkontakte einzubinden und mehrere Prüfsysteme miteinander zu vernetzen. Alle Sicherheitsmaßnahmen von HIGHVOLT erfüllen die neuesten Anforderungen der internationalen Normen.

Sicherheitssäuleständer

Schutzzaun

Bediengerät

Das Bediengerät ist die Schnittstelle zwischen Prüfsystem und Bediener. Auf ihm wird die Steuerungsfirmware iCOS Plus installiert.

Die 19“-Einschubeinheit beinhaltet einen Hutschienen-Industrie-PC auf dem u.a. die Visualisierungs-Runtime und die Webdienste für den Zugriff externer Geräte (z.B. Kunden-PC) laufen. Der in der 19“-Einschubeinheit integrierte Router bildet die Schnittstelle zum Webinterface des Prüfsystems.

Das Siemens Industrie-Touchdisplay verfügt über einen hochauflösenden 16-Millionen-Farben Breitbildschirm mit großem Bildwinkel, welcher eine leichte Handhabung, Bedienung und Visualisierung des Prüfsystems ermöglicht.

Zur Vermeidung elektromagnetischer Störungen erfolgt die Kommunikation zwischen dem Bediengerät und der Prüfanlage über Lichtwellenleiter (ETHERNET).

HiCOS Plus 19"-Einschubeinheit

Design

Es gibt zwei verschiedene Design-Typen. Alle Design-Typen sind mit einem Notausschalter und einem Schlüsselschalter ausgestattet.

Der Design-Typ G beinhaltet eine kabellose Tastatur und eine Maus zur Bedienung des Industrie-PCs. Der Design-Typ E beinhaltet eine Tastatur mit integrierter Maus, ausgeführt als 19"-Einbau (1 HE) zur Bedienung des Industrie-PCs.

HiCOS Plus BG 11 G mit freistehendem Touch-Display

HiCOS Plus BG 11 E mit Einbau-Touchdisplay

Test Control

Die auf dem Bediengerät und der SPS installierte Firmware iCOS Plus umfasst alle Anwendungen und Dienste, die für die Steuerung und für das Prüfmanagement des Prüfsystems erforderlich sind.

Prüfungen lassen sich im Handbetrieb und Halbautomatikbetrieb durchführen oder werden durch das Starten benutzerdefinierter Prüfabläufe automatisch gesteuert.

Die lokale Steuerung und das Prüfmanagement zeichnet sich durch folgende Merkmale aus:

  • Bedienung des Prüfsystems
  • Erstellen, Parametrieren und Speichern von Tests
  • Aufzeichnen, Auswerten und Speichern von Messwerten
  • Schnittstellen zur Einbindung von Messgeräten
  • Bereitstellung von Prüfberichten für externe Kunden
  • Schnittstelle zum HIGHVOLT-Portal
  • Schnittstelle (REST-API) für den Datenbankzugriff, z. B. über das ERP-System
  • Webinterface zum Prüfmanagement

Datenanzeige während eines automatischen Prüfablaufs

Datenanzeige bei einer manuellen Prüfung

Testmanagement

Das lokale Testmanagement kann über das iCOS Webinterface oder direkt über das Bediengerät aufgerufen werden.

Das Testmanagement übernimmt die folgenden Funktionen:

  • Erstellung, Parametrierung und Speicherung von Testsequenzen
  • Auswahl zwischen verschiedenen Testarten z.B.:
    •   "Manueller Test" für die manuelle Durchführung eines Tests
    •   "Stufentest" für die automatische Durchführung eines Testablaufs
    •   "Up-and-Down-Test" für die automatische Durchführung eines Up-and-Down-Tests
  •  Aufzeichnung, Auswertung und Speicherung von Messwerten

Datenanzeige des lokalen Testverwaltungsmanagement

SPS-Firmware

Für jede Art von Prüfsystemen sind verschiedene Firmware-Versionen verfügbar. Die Hauptfunktionen der SPS-Firmware z.B. für ein AC-Resonanzprüfsystem mit Transformator sind gekennzeichnet durch:

  • Hauptschalter/Betriebsschalter ein/aus
  • Statusanzeige des Hauptschalters/Betriebsschalters
  • Warn- und Fehlermeldungen des Prüfsystems
  • Spannung erhöhen/verringern
  • Vorwahl von Prüfspannung und Prüfzeit
  • Vorwahl von zwei Regelungsgeschwindigkeiten
  • Anzeige der Spannungs- und Stromgrenzen für den Anlagenschutz
  • Steuerung der Kompensation (optional)
  • Passwortschutz für wichtige Systemeinstellungen

Datenanzeige im Handbetrieb

Webinterface

Das iCOS Webinterface ermöglicht den Zugriff auf das lokale Testmanagement des Prüfsystems für externe Geräte (z.B. Kunden-PC, Kunden-Tablet). Der im Bediengerät bzw. der Steuereinheit eingebaute Router verbindet das Kundenintranet über WLAN oder über eine kabelgebundene Netzwerkschnittstelle.

HiCOS Plus

Das Webinterface zeichnet sich aus durch:

  • Zugriff auf das lokale Testmanagement über das Kundenintranet oder (W)LAN des Prüfsystems zur komfortablen Erstellung, Parametrierung und Speicherung von Tests
  • Anbindung des Kundenintranets über den im Bediengerät integrierten Router
  • Firewall zum Schutz des Prüfsystems
  • Authentifizierungsdienst zur Zugriffsbeschränkung für nicht autorisierte Benutzer
  • Erstellung von Prüfprotokollen (Excel) auf dem Kundengerät
  • Erstellung kundenspezifischer Vorlagen (Excel) zur Prüfprotokollierung
  • Live View auf die aktuell laufende Prüfung

Zugriff auf das Testsystem Prüfsystem über Webbrowser

Geräteschnittstellen

Geräteschnittstellen werden zur Verbindung der Hardwarekomponenten mit der Control Firmware iCOS Plus verwendet. Abhängig von der Hardware sind drei verschiedene Arten der Schnittstellen verfügbar:

  • Automatische Schnittstelle für den direkten Zugriff auf die Steuerung der Hardwarekomponente und das Auslesen von Messwerten
  • Halb-automatische Schnittstelle für das Auslesen von Messwerten
  • Manuelle Schnittstelle zur Eingabe von Prüfergebnissen in die lokale Datenbank

Schematischer Anschluss von HiCOS Plus an Messgeräte wie HiRES (links) oder TiDAS (rechts)

HIGHVOLT Maintenance Portal

Ein wesentliches Merkmal des Steuerungssystems HiCOS Plus ist die Möglichkeit des Online-Abgleich der Betriebsdaten des Prüfsystems mit dem HIGHVOLT Maintenance Portal. Dies ist insbesondere für verschleißbehaftete Komponenten und Systemmeldungen sinnvoll, die Auskunft über den Wartungszustand der Prüfanlage geben. Es werden hierbei keine Prüfergebnisse ausgetauscht.

Das HIGHVOLT Maintenance Portal verschafft dem Kunden einen Überblick über den Zustand seiner Prüfsysteme. Den Zugriff erhält der Nutzer durch ein Login über den Browser seines PCs.

Mit dem HIGHVOLT Maintenance Portal können Betriebsdaten der Prüfsysteme bewertet und gezielt Maßnahmen zur Vermeidung von Betriebsausfällen getroffen werden. Neben der resultierenden Wartungsoptimierung können alternde und fehlerhafte Komponenten rechtzeitig ausgetauscht und damit Stillstandszeiten vermieden werden.

Zugang zum HIGHVOLT Maintenance Portal über Webbrowser

Zusätzliche Hardware

HiCOS Customized erweitert HiCOS Plus um modulare PC-Software mit zusätzlichen Software-Tools, zusätzlichen Hardware-Paketen und anderen maßgeschneiderten Anwendungen nach Kundenwunsch.

Zusätzliche Hardware-Komponenten:

  • Industrie-PC
  • Laptop
  • Display (eingebaut)
  • Display (freistehend)
  • Tastatur (eingebaut)
  • Tastatur (drahtlos)
  • Drucker (Farbtintenstrahl)
  • Drucker (Farblaser)

Zusätzliche Softwareanwendungen

HiCOS Customized erweitert HiCOS Plus um modulare PC-Software mit zusätzlichen Software-Tools, zusätzlichen Hardware-Paketen und anderen maßgeschneiderten Anwendungen nach Kundenwunsch.

Zusätzliche Software-Anwendungen:

  • Entwicklung von Softwareanwendungen nach Kundenwunsch
  • Softwareintegration von Fremdgeräten
  • Prüffeldvisualisierung ermöglicht Unterteilung in verschiedene Prüfbereiche
    • Vorbereitung und Prüfung in verschiedenen Bereichen zur gleichen Zeit
    • Optimale Ausnutzung des vorhandenen Platzes
    • Vollständige Statuskontrolle über das Labor

Gehäuse

Die Gehäuse enthalten die Komponenten der HiCOS-Module und die Messgeräte. Die Operatorracks und Operatorboards sind so modifiziert, dass eine hohe elektromagnetische Abschirmung und der zuverlässige Betrieb der Steuer- und Messgeräte gewährleistet ist. Die Gehäuse bestehen aus Aluminiumprofilen und Stahlwänden. Die Verbindung zwischen Wänden und Profilen ist gegen EMV-Einflüsse geschützt.

Das Operatorrack ist für die Steuer- und Messgeräte vorgesehen. Seine feststellbaren Rollen ermöglichen einen einfachen Transport innerhalb des Prüffeldes.

Operatorracks OR

Das Operatorboard ist für die Steuer- und Messgeräte vorgesehen. Die Tischplatte ist aus einem Sandwichmaterial gefertigt.

Operatorboards

Sicherheitsmaßnahmen

Sicherheitsmaßnahmen gewährleisten die Sicherheit und Gesundheit des Bedienpersonals bei der Arbeit. Die Steuerung jedes HIGHVOLT-Prüfsystems beinhaltet die Sicherheitsfunktionen Not-AUS und eine Sicherheitsschleife, die die Anforderungen der Norm IEC 62061 erfüllen (z.B. die redundante Sicherheitsschleife). Es besteht die Möglichkeit, externe Notausschalter und Türkontakte einzubinden und mehrere Prüfsysteme miteinander zu vernetzen. Alle Sicherheitsmaßnahmen von HIGHVOLT erfüllen die neuesten Anforderungen der internationalen Normen.

Sicherheitssäuleständer

Schutzzaun

Bediengerät

Das Bediengerät ist die Schnittstelle zwischen Prüfsystem und Bediener. Auf ihm wird die Steuerungsfirmware iCOS Plus installiert.

Die 19“-Einschubeinheit beinhaltet einen Hutschienen-Industrie-PC auf dem u.a. die Visualisierungs-Runtime und die Webdienste für den Zugriff externer Geräte (z.B. Kunden-PC) laufen. Der in der 19“-Einschubeinheit integrierte Router bildet die Schnittstelle zum Webinterface des Prüfsystems.

Das Siemens Industrie-Touchdisplay verfügt über einen hochauflösenden 16-Millionen-Farben Breitbildschirm mit großem Bildwinkel, welcher eine leichte Handhabung, Bedienung und Visualisierung des Prüfsystems ermöglicht.

Zur Vermeidung elektromagnetischer Störungen erfolgt die Kommunikation zwischen dem Bediengerät und der Prüfanlage über Lichtwellenleiter (ETHERNET).

HiCOS Plus 19"-Einschubeinheit

Design

Es gibt zwei verschiedene Design-Typen. Alle Design-Typen sind mit einem Notausschalter und einem Schlüsselschalter ausgestattet.

Der Design-Typ G beinhaltet eine kabellose Tastatur und eine Maus zur Bedienung des Industrie-PCs. Der Design-Typ E beinhaltet eine Tastatur mit integrierter Maus, ausgeführt als 19"-Einbau (1 HE) zur Bedienung des Industrie-PCs.

HiCOS Plus BG 11 G mit freistehendem Touch-Display

HiCOS Plus BG 11 E mit Einbau-Touchdisplay

Test Control

Die auf dem Bediengerät und der SPS installierte Firmware iCOS Plus umfasst alle Anwendungen und Dienste, die für die Steuerung und für das Prüfmanagement des Prüfsystems erforderlich sind.

Prüfungen lassen sich im Handbetrieb und Halbautomatikbetrieb durchführen oder werden durch das Starten benutzerdefinierter Prüfabläufe automatisch gesteuert.

Die lokale Steuerung und das Prüfmanagement zeichnet sich durch folgende Merkmale aus:

  • Bedienung des Prüfsystems
  • Erstellen, Parametrieren und Speichern von Tests
  • Aufzeichnen, Auswerten und Speichern von Messwerten
  • Schnittstellen zur Einbindung von Messgeräten
  • Bereitstellung von Prüfberichten für externe Kunden
  • Schnittstelle zum HIGHVOLT-Portal
  • Schnittstelle (REST-API) für den Datenbankzugriff, z. B. über das ERP-System
  • Webinterface zum Prüfmanagement

Datenanzeige während eines automatischen Prüfablaufs

Datenanzeige bei einer manuellen Prüfung

Testmanagement

Das lokale Testmanagement kann über das iCOS Webinterface oder direkt über das Bediengerät aufgerufen werden.

Das Testmanagement übernimmt die folgenden Funktionen:

  • Erstellung, Parametrierung und Speicherung von Testsequenzen
  • Auswahl zwischen verschiedenen Testarten z.B.:
    •   "Manueller Test" für die manuelle Durchführung eines Tests
    •   "Stufentest" für die automatische Durchführung eines Testablaufs
    •   "Up-and-Down-Test" für die automatische Durchführung eines Up-and-Down-Tests
  •  Aufzeichnung, Auswertung und Speicherung von Messwerten

Datenanzeige des lokalen Testverwaltungsmanagement

SPS-Firmware

Für jede Art von Prüfsystemen sind verschiedene Firmware-Versionen verfügbar. Die Hauptfunktionen der SPS-Firmware z.B. für ein AC-Resonanzprüfsystem mit Transformator sind gekennzeichnet durch:

  • Hauptschalter/Betriebsschalter ein/aus
  • Statusanzeige des Hauptschalters/Betriebsschalters
  • Warn- und Fehlermeldungen des Prüfsystems
  • Spannung erhöhen/verringern
  • Vorwahl von Prüfspannung und Prüfzeit
  • Vorwahl von zwei Regelungsgeschwindigkeiten
  • Anzeige der Spannungs- und Stromgrenzen für den Anlagenschutz
  • Steuerung der Kompensation (optional)
  • Passwortschutz für wichtige Systemeinstellungen

Datenanzeige im Handbetrieb

Webinterface

Das iCOS Webinterface ermöglicht den Zugriff auf das lokale Testmanagement des Prüfsystems für externe Geräte (z.B. Kunden-PC, Kunden-Tablet). Der im Bediengerät bzw. der Steuereinheit eingebaute Router verbindet das Kundenintranet über WLAN oder über eine kabelgebundene Netzwerkschnittstelle.

HiCOS Plus

Das Webinterface zeichnet sich aus durch:

  • Zugriff auf das lokale Testmanagement über das Kundenintranet oder (W)LAN des Prüfsystems zur komfortablen Erstellung, Parametrierung und Speicherung von Tests
  • Anbindung des Kundenintranets über den im Bediengerät integrierten Router
  • Firewall zum Schutz des Prüfsystems
  • Authentifizierungsdienst zur Zugriffsbeschränkung für nicht autorisierte Benutzer
  • Erstellung von Prüfprotokollen (Excel) auf dem Kundengerät
  • Erstellung kundenspezifischer Vorlagen (Excel) zur Prüfprotokollierung
  • Live View auf die aktuell laufende Prüfung

Zugriff auf das Testsystem Prüfsystem über Webbrowser

Geräteschnittstellen

Geräteschnittstellen werden zur Verbindung der Hardwarekomponenten mit der Control Firmware iCOS Plus verwendet. Abhängig von der Hardware sind drei verschiedene Arten der Schnittstellen verfügbar:

  • Automatische Schnittstelle für den direkten Zugriff auf die Steuerung der Hardwarekomponente und das Auslesen von Messwerten
  • Halb-automatische Schnittstelle für das Auslesen von Messwerten
  • Manuelle Schnittstelle zur Eingabe von Prüfergebnissen in die lokale Datenbank

Schematischer Anschluss von HiCOS Plus an Messgeräte wie HiRES (links) oder TiDAS (rechts)

HIGHVOLT Maintenance Portal

Ein wesentliches Merkmal des Steuerungssystems HiCOS Plus ist die Möglichkeit des Online-Abgleich der Betriebsdaten des Prüfsystems mit dem HIGHVOLT Maintenance Portal. Dies ist insbesondere für verschleißbehaftete Komponenten und Systemmeldungen sinnvoll, die Auskunft über den Wartungszustand der Prüfanlage geben. Es werden hierbei keine Prüfergebnisse ausgetauscht.

Das HIGHVOLT Maintenance Portal verschafft dem Kunden einen Überblick über den Zustand seiner Prüfsysteme. Den Zugriff erhält der Nutzer durch ein Login über den Browser seines PCs.

Mit dem HIGHVOLT Maintenance Portal können Betriebsdaten der Prüfsysteme bewertet und gezielt Maßnahmen zur Vermeidung von Betriebsausfällen getroffen werden. Neben der resultierenden Wartungsoptimierung können alternde und fehlerhafte Komponenten rechtzeitig ausgetauscht und damit Stillstandszeiten vermieden werden.

Zugang zum HIGHVOLT Maintenance Portal über Webbrowser

Zusätzliche Hardware

HiCOS Customized erweitert HiCOS Plus um modulare PC-Software mit zusätzlichen Software-Tools, zusätzlichen Hardware-Paketen und anderen maßgeschneiderten Anwendungen nach Kundenwunsch.

Zusätzliche Hardware-Komponenten:

  • Industrie-PC
  • Laptop
  • Display (eingebaut)
  • Display (freistehend)
  • Tastatur (eingebaut)
  • Tastatur (drahtlos)
  • Drucker (Farbtintenstrahl)
  • Drucker (Farblaser)

Zusätzliche Softwareanwendungen

HiCOS Customized erweitert HiCOS Plus um modulare PC-Software mit zusätzlichen Software-Tools, zusätzlichen Hardware-Paketen und anderen maßgeschneiderten Anwendungen nach Kundenwunsch.

Zusätzliche Software-Anwendungen:

  • Entwicklung von Softwareanwendungen nach Kundenwunsch
  • Softwareintegration von Fremdgeräten
  • Prüffeldvisualisierung ermöglicht Unterteilung in verschiedene Prüfbereiche
    • Vorbereitung und Prüfung in verschiedenen Bereichen zur gleichen Zeit
    • Optimale Ausnutzung des vorhandenen Platzes
    • Vollständige Statuskontrolle über das Labor

Anwendungsfälle in einer Smart Factory

Anwendungsfälle in einer Smart Factory

HIGHVOLT-Prüfsystem als smartes IoT-Gerät in einer Smart Factory

  • Offene Schnittstellen für die Systemintegration
  • Zugriff per Webbrowser und Web-API für
    • Erstellung, Parametrierung und Speicherung von Prüfungen
    • Auswertung von Messdaten und Prüfergebnissen
    • Download von Prüfprotokollen
    • Upload von kundenspezifischen  Vorlagen zur Prüfprotokollierung
  • Zugriff per Webbrowser zur Live View des laufenden Tests
  • Cloud-basierte Auswertung der Betriebsdaten des Prüfsystems für vorbeugende Wartung und optimierten Service
  • Hohes Cybersecurity Level

Thomas R. Melle

Advanced Testing Systems, Inc.

Phone +1 203-743-2001
Mobile +1 731-420-6930
E-Mail t.melle@advtest.com
QR

Scannen Sie den QR-Code für das Speichern der Kontaktdaten als VCF auf Ihrem Smartphone

Thomas R. Melle

Advanced Testing Systems, Inc.

Phone +1 203-743-2001
Mobile +1 731-420-6930
E-Mail t.melle@advtest.com
QR

Scannen Sie den QR-Code für das Speichern der Kontaktdaten als VCF auf Ihrem Smartphone

contact
Kontakt
