WRV TM
Wechselspannungsprüfsysteme mit variabler Frequenz
Wechselspannungsprüfsysteme mit variabler Frequenz (WRV T) werden für Stehspannungsprüfungen an XLPE Kabeln nach deren Verlegung eingesetzt. Das Prüfsystem arbeitet im Frequenzbereich von 20 Hz bis 300 Hz und erfüllt die Anforderungen der IEC 60502 und IEC 60840.
Ein einzelnes Prüfsystem ist für Prüfungen bis zu 80 kV und 50 A ausgelegt.
Damit ist die Prüfung von Mittelspannungskabeln bis zu mehreren Kilometern Länge möglich. Sind höhere Prüfspannungen bzw. die Prüfung von größeren Kabellängen gewünscht, können mehrere Prüfsysteme in Reihe bzw. parallel geschalten werden.
Ihre Vorteile auf einen Blick
-
Reine Sinusform der Ausgangsspannung
-
Geringer TE-Grundstörpegel < 10 pC
-
IEC-konformer Frequenzbereich zwischen 20 Hz und 300 Hz
-
Erhöhung der Prüfspannung bzw. -leistung durch Reihen- und Parallelschaltung mehrerer Systeme
-
Schneller und einfacher Aufbau
-
Wartungsfrei, keine beweglichen Teile
Produktinformationen

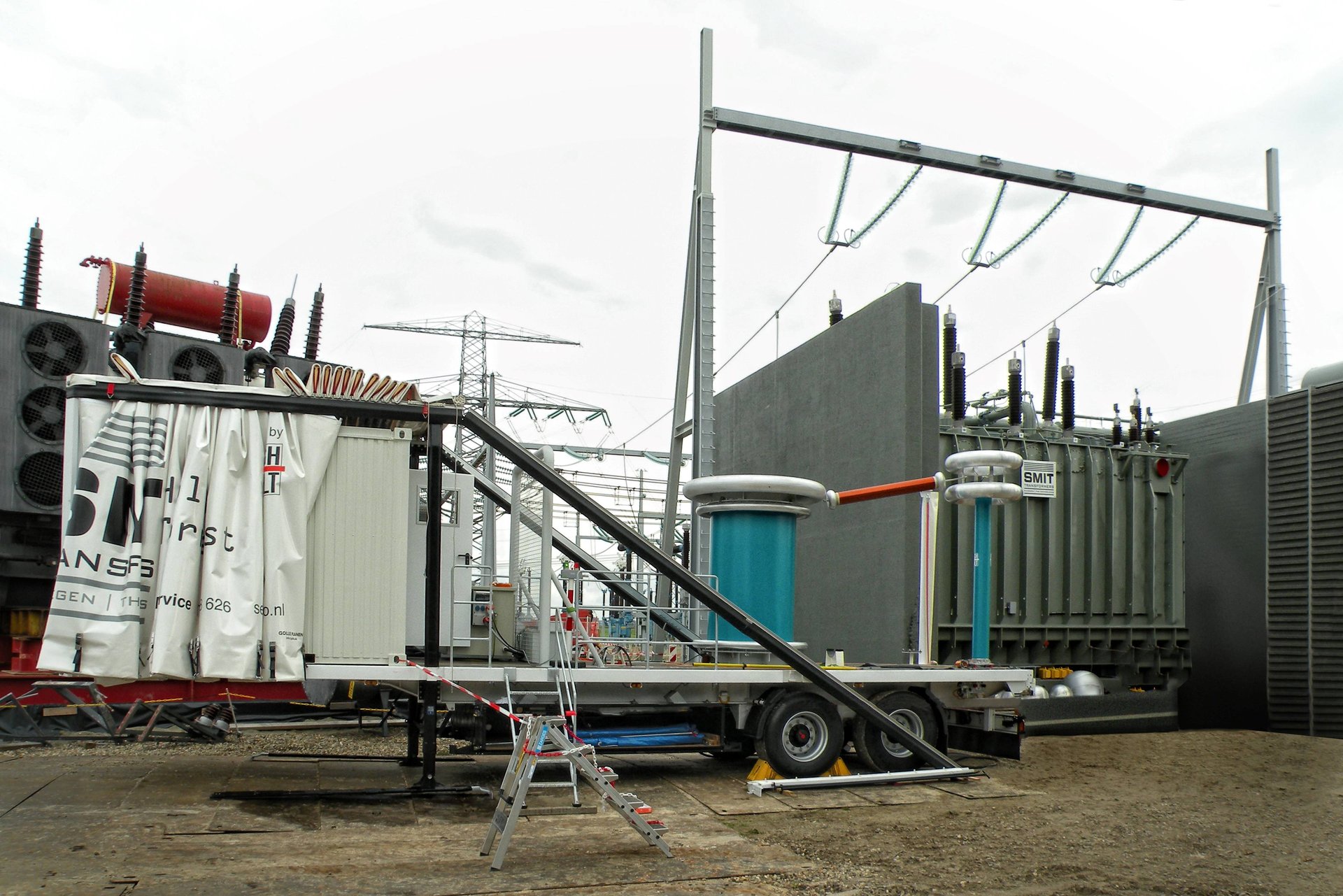

- Vor-Ort-Prüfung von XLPE Land- und Seekabeln
- Stehspannungsprüfung
- Teilentladungsmessung (primär in Kabelmuffen oder kurzen Kabeln)
