HiMON® Online Cable Fault Localization
Maximale Netzsicherheit
Mittels HiMON® Online Cable Fault Localization (OCFL) bringen Sie Ihr Kabelmonitoring auf das nächste Level – präzise, effizient und bereit für die nächsten Jahrzehnte. Kostspielige und langwierige Fehlersuchen gehören der Vergangenheit an. Sie erkennen Durchschläge in Hochspannungs-Gleich- und -Wechselspannungskabeln online während des Betriebs und lokalisieren den exakten Fehlerort innerhalb von Sekunden.
Unser Monitoringsystem ist für extrem lange Kabellängen zwischen den Sensoren ausgelegt und unterstützt AC- und DC-Kabel im Hoch- und Höchstspannungsbereich. Es lässt sich sowohl in neue als auch in bestehende Kabelsysteme nahtlos integrieren – unabhängig vom Hersteller. Die Datenauswertung erfolgt lokal und optional zusätzlich im HiMON® Intelligence Cluster, das dem Betreiber und dem Serviceteam direkt verwertbare Informationen zur Verfügung stellt – jederzeit und standortunabhängig.
Ihre Vorteile auf einen Blick
-
Echtzeit-Erkennung von Kabelfehlern im laufenden Betrieb
-
Gezielte Wartung & schnelle Reparaturen durch präzise Fehlerlokalisierung
-
Eiseitige und zweiseitige Auswertung ermöglicht Multiuser- und Terminalanwendungen
-
Unabhängigkeit von GPS-Signalen für die Auswertung führt zu hoher Stabilität der Messungen
-
Signifikante Reduktion von Stillstandzeiten und hohen Ausfallkosten
-
Retrofitting für bestehende Kabelsysteme
Technische Details
Ermittlung der Ausbreitungsgeschwindigkeit mittels Fingerprintmessung

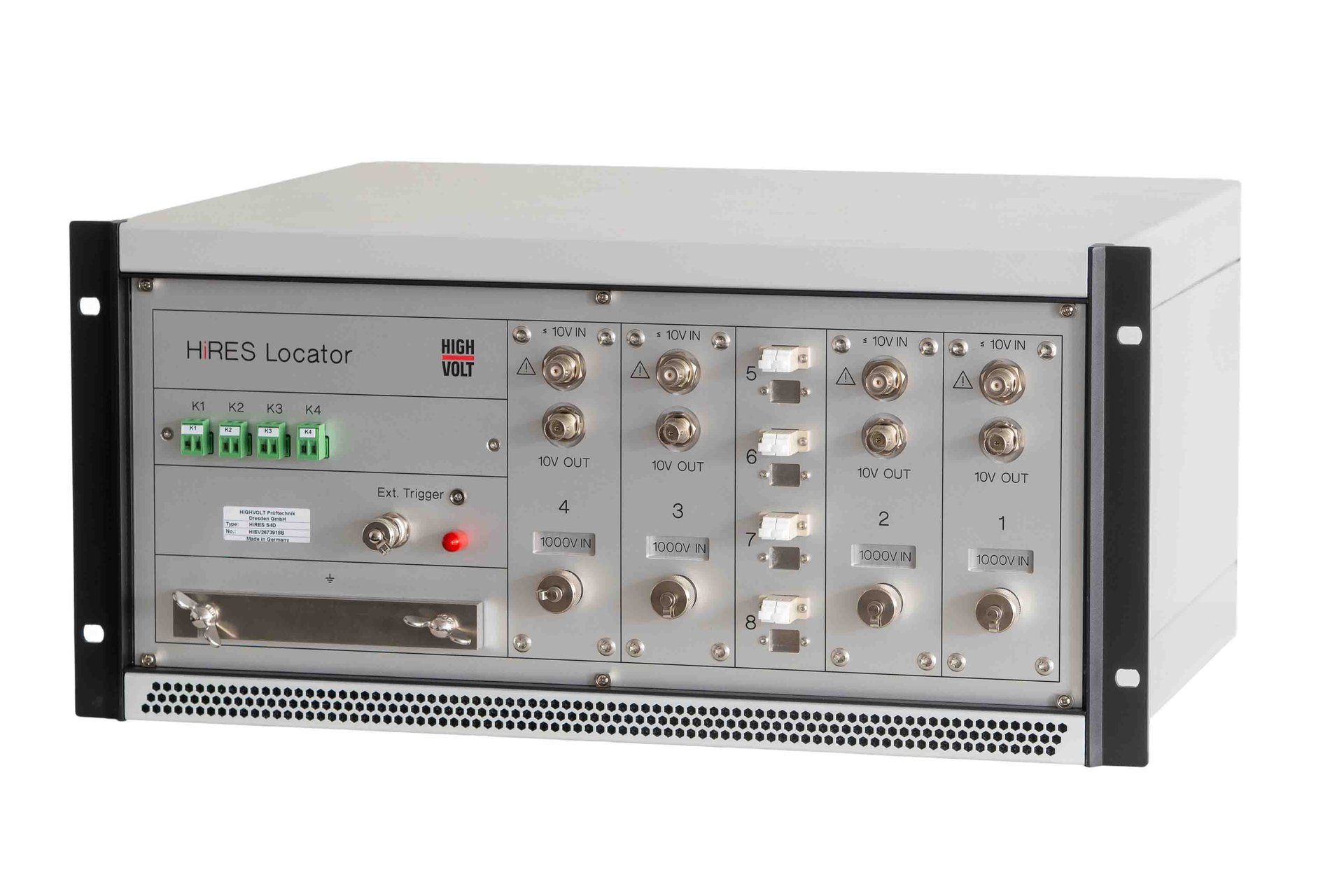

Bereits bei der Inbetriebnahme wird mittels Fingerprintmessung die Ausbreitungsgeschwindigkeit der Wanderwellen im intakten Kabelsystem bestimmt. Dieser Wert wird im HiRES® Locator gespeichert und dient als Referenz für die spätere Fehlerortung.
Fehlerortung mittels Auswertung der Reflexionen

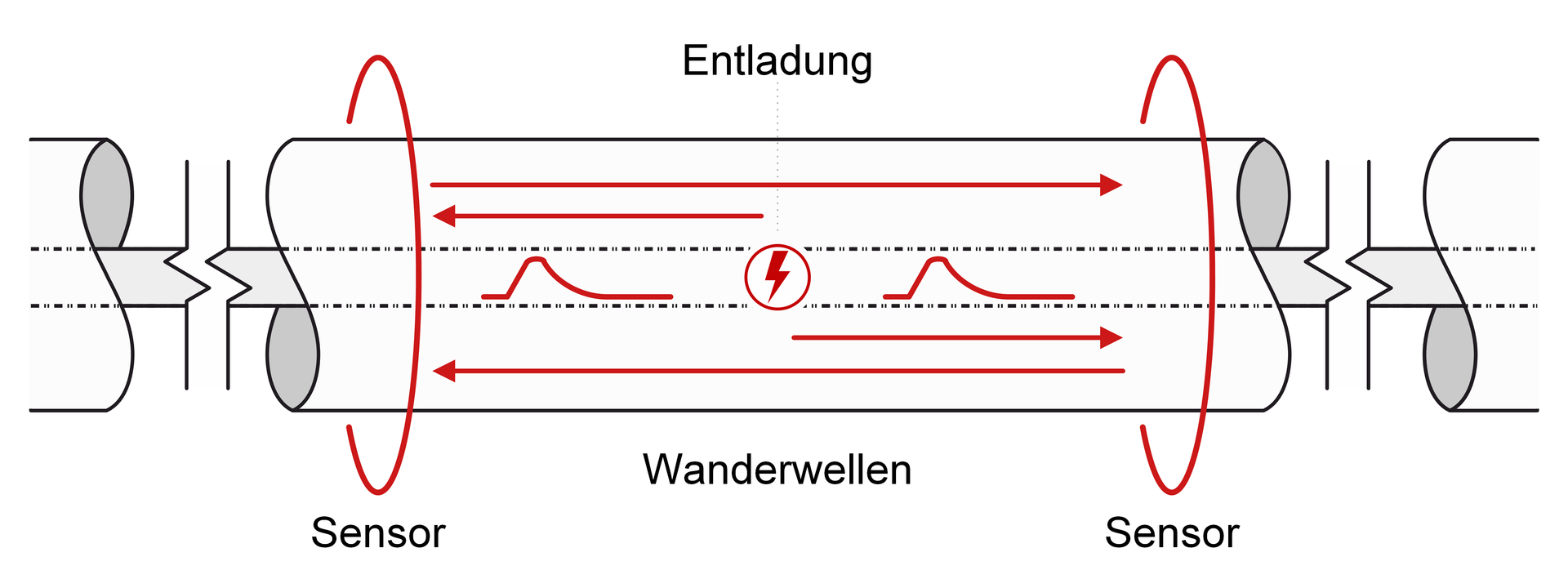

Kommt es zu einem Kabeldurchschlag, entsteht ein leistungsstarker transienter Impuls, der Wanderwellen auslöst. Diese Wellen breiten sich in beide Richtungen aus und werden sowohl am Kabelanfang als auch am Fehlerort reflektiert. Der High frequency current transformer (HFCT-Sensor) HiMAG® koppelt das Signal am Kabelanfang aus. Der HiRES® Locator analysiert die Zeitdifferenz beider Reflexionen und kombiniert diese mit der gespeicherten Ausbreitungsgeschwindigkeit (TDR, Time Domain Reflektrometry) – das Ergebnis: eine sofortige, präzise Fehlerortung. Optional ist eine zweiseitige Auswertung möglich, was die Genauigkeit der Fehlerlokalisierung verbessert.
Expertenbewertung
Ergänzend zur automatisierten Ortung erfolgen durch eine expertenbasierte Bewertung im Rahmen des HiMON®-Servicevertrags weiterführende Diagnosen.
